De Deklaagproductielijn van het aluminiumpoeder met de Voorbehandelingssysteem van de Onderdompelingstank
Snel Detail:
1. Het beeld toont vochtigheids droogoven, is zijn voorbehandeling onderdompeling-type, is het transportbandsysteem in deze lijn gecontroleerd ritme.
2. De voorbehandeling van deze deklaagproductielijn is onderdompeling-type, is het transportbandsysteem gecontroleerd ritme. de transportband, de pneumatische deur en de actie van poeder-onderdompeling worden gecontroleerd door PLC
Ontwerpparameter
Nr. |
punt |
Ontwerpbasis |
1 |
werkstuk |
aluminium |
2 |
Maximumdikte van materiaal |
≤1.2mm |
3 |
Voorbehandelingsmethode |
Onderdompelingsvoorbehandeling |
4 |
het bespuiten methode van poeder |
Automatisch + handboek |
5 |
De maximumdiegrootte van werkstuk op de lopende band wordt gehangen |
L×W×H=6800×200×1900 (mm) |
6 |
Maximumgewicht van het werkstuk |
≤70Kg/hanger (met inbegrip van evenwichtsbalk) |
7 |
Het hangen methode |
Het dubbele punten hangen |
8 |
Opschortingstransportband op de lopende band |
Qxg-200 model, het hangen gewicht maximum 35kg |
9 |
De hoogte van de schaarfilm op de lopende band |
7200mm/2pieces |
10 |
de berekening van de processnelheid op de lopende band |
Verwerkingssnelheid: 0.8m/min |
11 |
De waaier van de productielijnsnelheid |
aangepaste 0~1.5m/min |
12 |
Poeder die temperatuur genezen |
180~200℃ (vloeibaar gas het directe verwarmen) |
13 |
De tijd van de poederdeklaag |
16min20min (behalve aan de sectie van het luchtgordijn) |
14 |
Het verwarmen bron van het genezen van tunnel |
vloeibaar gas het directe verwarmen |
15 |
Dehydratieoven: |
≤110℃ (vloeibaar gas het directe verwarmen)
|
vochtigheids droogoven
Verschijningsgrootte: (L) 7600mm× (W) 2200mm× (H) 1850mm
Materiaal: de buitenraad, δ=1.0mm walste golfstaalraad koud
De binnenraad, δ =1.0mm galvaniseerde raad
Isolatie thicknessδ=100㎜,
Isolatiemateriaal: Rockwool;
Het drogen temperatuur: ≤110℃ (aluminium)
Het hoogste verwarmen: 110℃≤60min,
De machinemodel van het verbrandingsgas: RIELLO FS20
De hoeveelheid van de outputhitte: 200000 kcal/h,
Efficiency van luchtwarmtewisselaar 90%,
Procesparameters en materiële lijst van het genezen van tunnel
Nr. |
naam |
gegevens |
1 |
Externe grootte van drogende tunnel: |
21000mm× 940(1240) mm×3720mm |
2 |
Interne grootte van drogende tunnelsectie: |
(W) 700mm× (H) 3050mm (verwijs naar de lay-out) |
3 |
Het model van drogende tunnel: |
straight-through |
4 |
Dikte van de geïsoleerde raad: |
, Zijraad: 150mm, dak/bodemraad: 150mm |
5 |
Binnen en buitenplaat van isolatielaag: |
Interne raad: δ0.8 gegalvaniseerde raad, buitenraad: δ0.8 kleur met een laag bedekte raad |
6 |
Het verzenden van windbuis: |
gegalvaniseerde raad δ 1.0mm |
7 |
Natuurlijk uitlaatapparaat: |
2 stukken |
8 |
Voetstukhoogte: |
430mm |
9 |
Het verzenden van windmethode: |
kant om kant tot rug te verzenden |
10 |
Efficiënte het drogen lengte: |
Ongeveer 18m (behalve aan de lengte van de sectie van het luchtgordijn) |
11 |
Bakseltijd: |
Ongeveer 16min20min |
12 |
Het verwarmen tijd (lege oven): |
Ongeveer 40min |
13 |
Het verwarmen temperatuur: |
Normale regelbare temperature~200℃ |
14 |
Cyclustijden: |
Ongeveer 4 stukken/min |
15 |
200000 kcal roestvrij staalwarmtewisselaar |
1set |
16 |
kcl 200000 de doos van de hitteuitwisseling: |
1 reeks (buitenplaat: δ1.o de koude plaat van mm, binnenplaat: δ1.o mm gegalvaniseerde raad) |
17 |
Thermische veroorzaakte ontwerpventilator: |
1set (4.0KW) met 6#impeller-luchtvolume over: 10000m3 /h |
18 |
de motor van het verbrandingsgas: |
1 vastgestelde FS20 (kcal 200000) |
19 |
De machine van het luchtgordijn: |
2sets |
de ruimte en het damestoiletisolatieruimte van de poedernevel
Nr. |
naam |
gegevens |
1 |
Buitengrootte van damestoilet: |
6000mm×1400mm×3600mm (verwijs naar lay-out) (1set) |
2 |
Materiaal van damestoilet: |
sidetopbottom raad: δ1.5mm koude raad (oppervlakte die bespuiten) |
3 |
Systeem met gesloten circuit |
1set |
4 |
Automatische elektrostatische spuitbus: |
6sets |
5 |
Handspuitbus |
2sets |
6 |
8 kernen recycling van het hogere en lagere apparaat |
2 (warmhoudplaat en koude plaat om te maken) de hoogte van filter: 660mm |
7 |
Krijg ventilator terug |
2sets (7.5Kw) luchtvolume: 10000m3 /set
|
8 |
Explosiebestendige fluorescente lamp; |
Elk 1 stuk van unilateraal |
9 |
Isolatieruimte: |
7.5m×5.2m×4.0m, kamerlichaam keuren het kader van de aluminiumlegering en 50㎜sandwich-raadsstructuur goed |

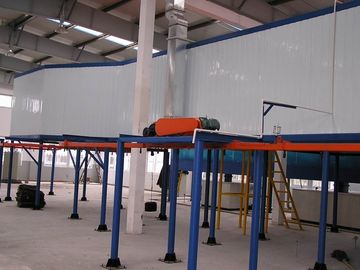

Het systeem van de opschortingstransportband:
Nr. |
naam |
Specificatie |
1 |
Het model van de opschortingsketting: |
Qxg-200 |
2 |
Hoogte: |
200mm |
3 |
Enig punt van het hijsen: |
≤35Kg (met inbegrip van de verspreider) |
4 |
De totale lengte van opschortingsketting: |
82m |
